Rejestrator TPM-R2 może być opcjonalnie wyposażony w moduł kontroli dostępu, za pomocą którego możliwe jest kontrolowanie jednego przejścia jedno lub dwustronnie. Podłączone czytniki w zależności od potrzeb mogą pełnić funkcję kontroli dostępu oraz rejestratorów czasu pracy.

Opcja ta jest szczególnie przydatna w sytuacji konieczności kontrolowania głównych drzwi wejściowych, pozwala na zamontowanie przy nich czytnika przystosowanego do pracy w warunkach zewnętrznych i podłączenie go do rejestratora znajdującego się wewnątrz budynku.

Przykłady i schematy podłączeń przedstawiono poniżej.

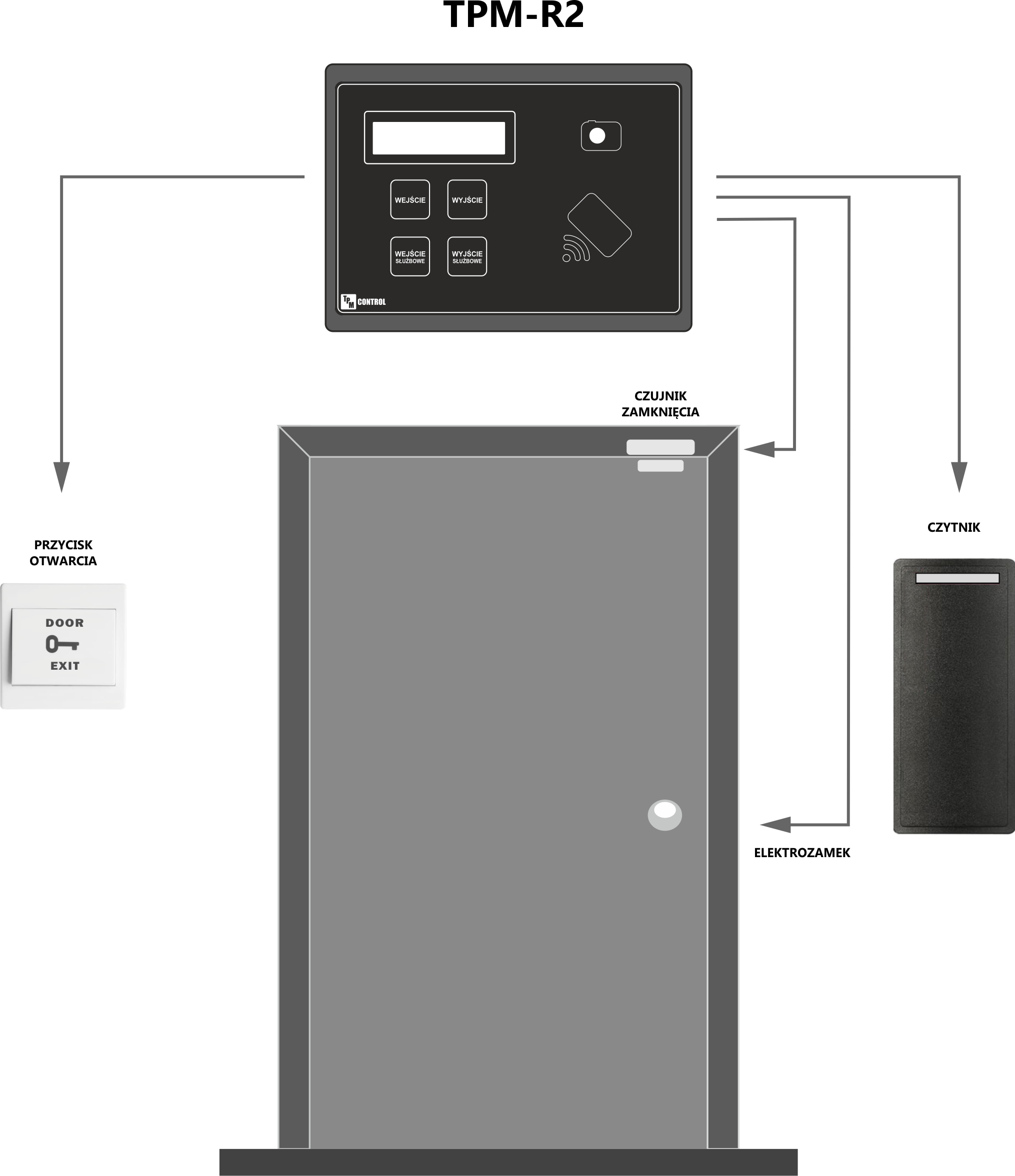

Przykład podłączenia elementów zewnętrznych do rejestratora - kontrola jednostronna

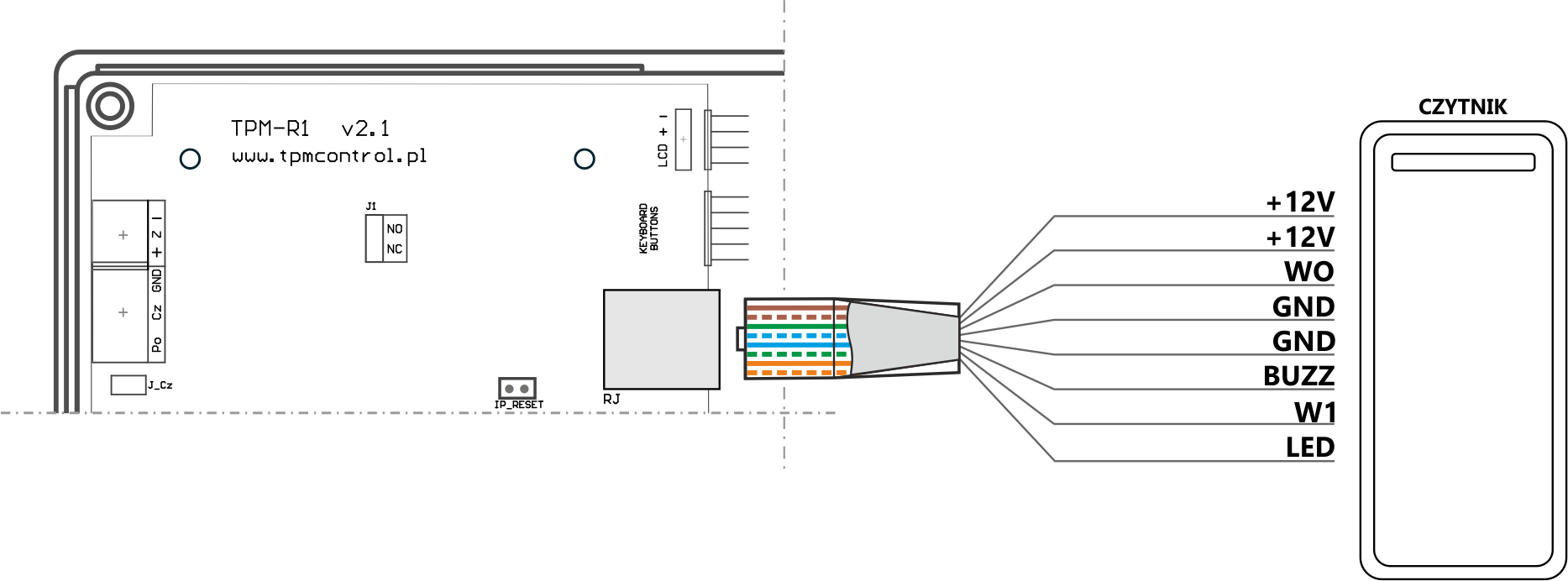

Schemat podłączenia czytnika do rejestratora - kontrola jednostronna

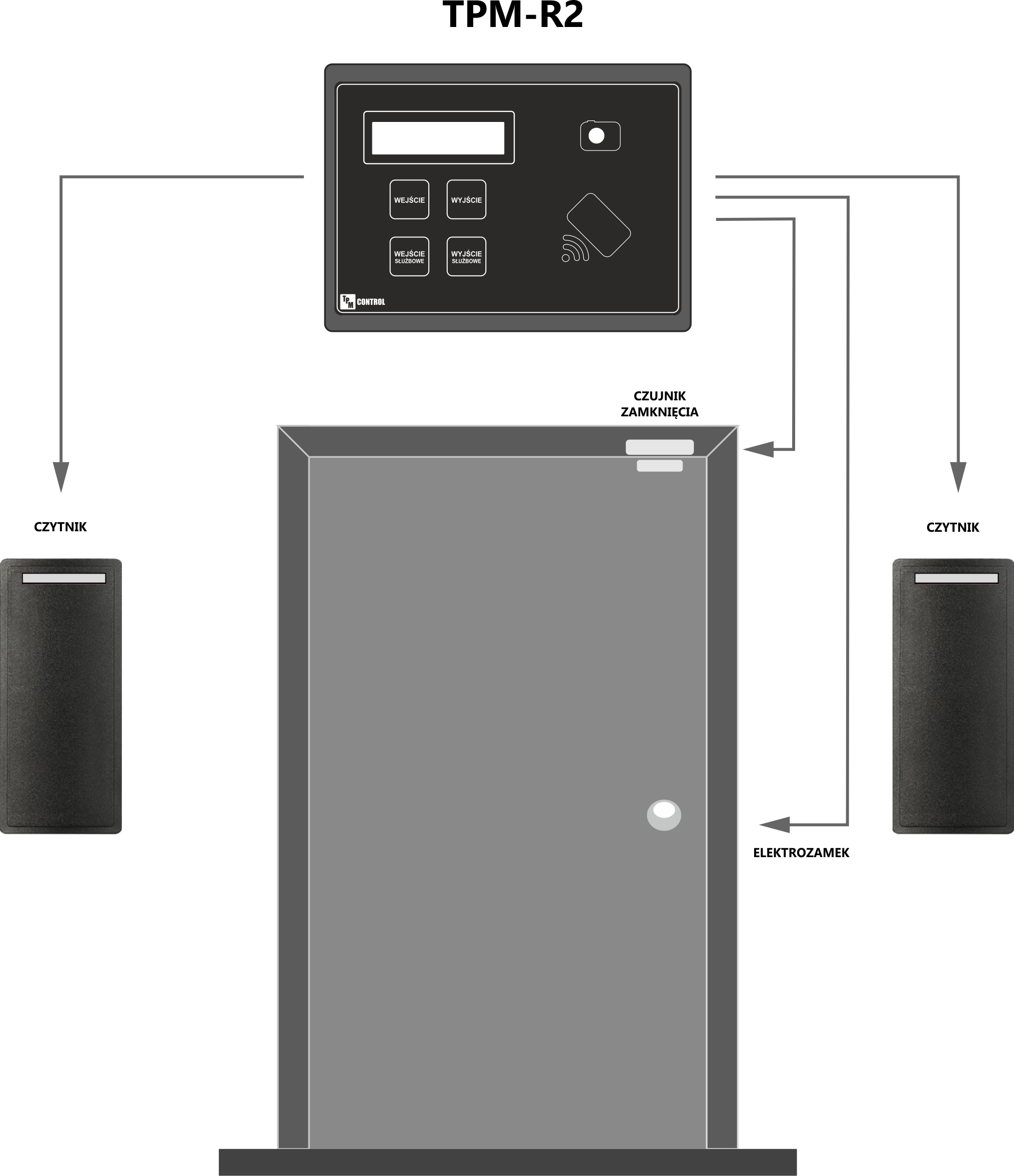

Przykład podłączenia elementów zewnętrznych do rejestratora - kontrola dwustronna

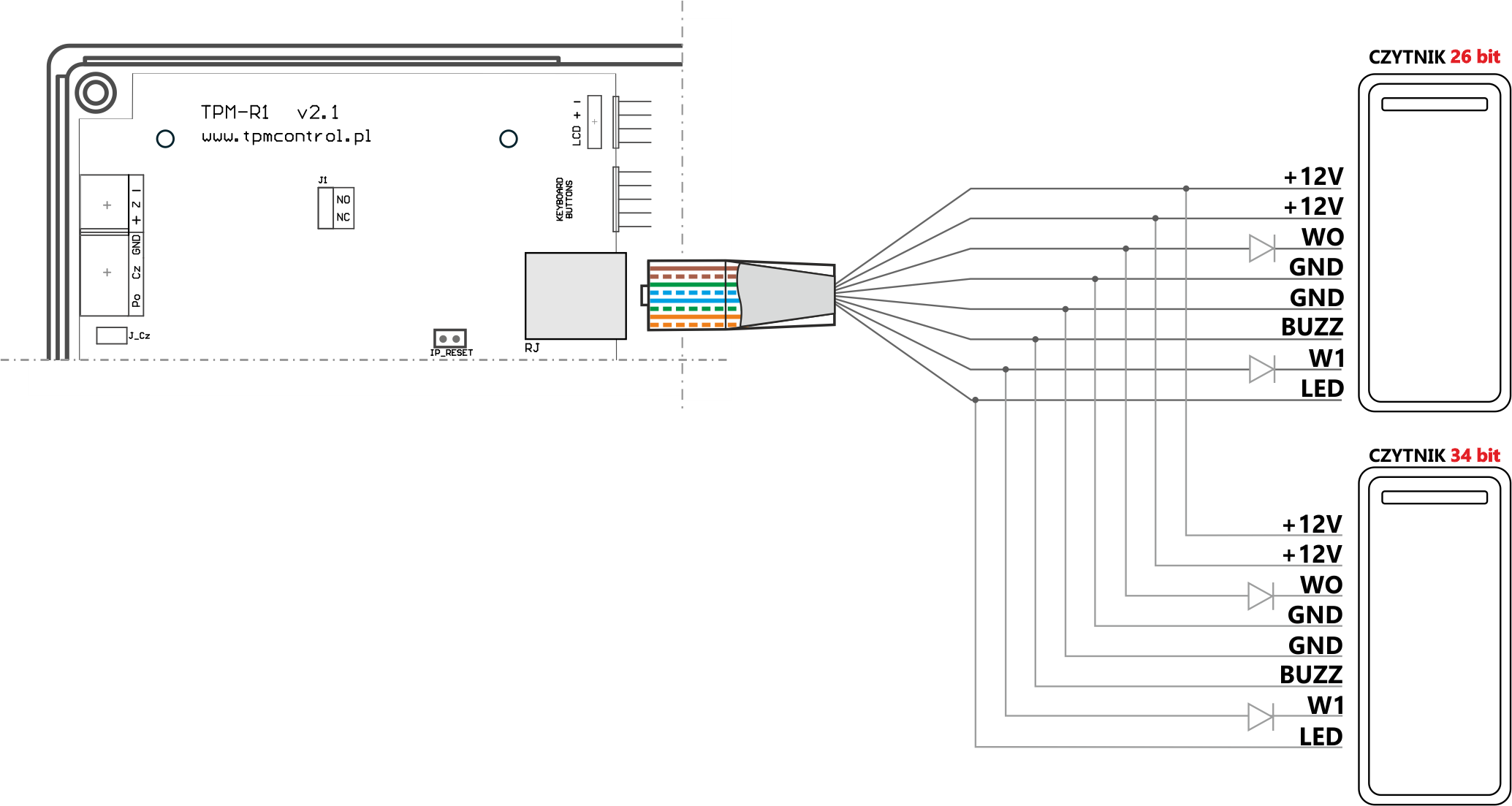

Schemat podłączenia czytników do rejestratora - kontrola dwustronna

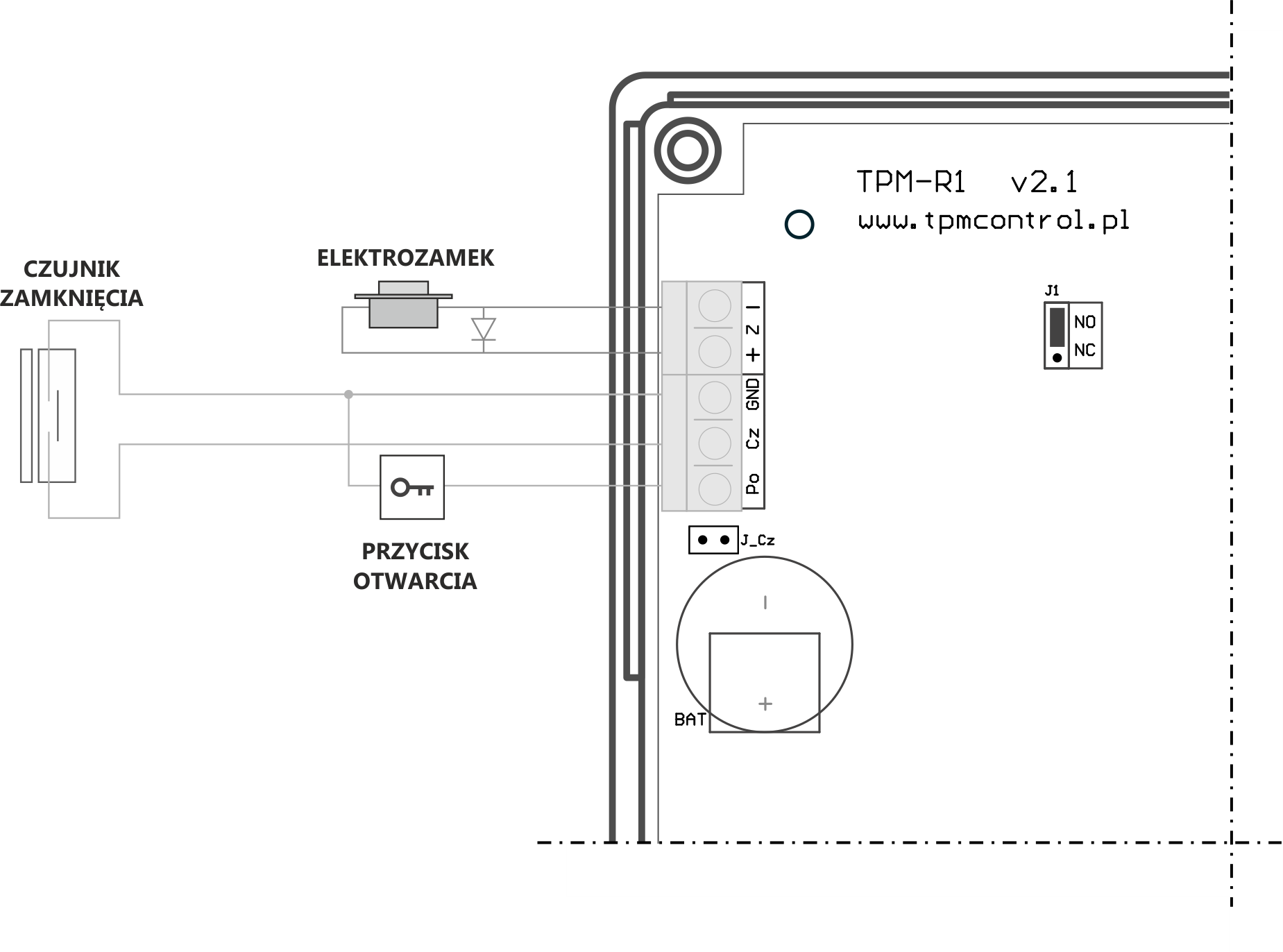

Schemat podłączeń elementów zewnętrznych kontroli dostępu
